Guia per al disseny de la il·luminació i la selecció de la llum a prova d'explosió-de les mines (2026)

Aug 07, 2026

En les operacions de les empreses mineres, la il·luminació és un component crucial però sovint passat per alt. Els entorns miners es caracteritzen per condicions de funcionament extremes-incloent gasos inflamables i explosius, vibracions intenses, concentracions elevades de pols, gasos altament corrosius i fluctuacions extremes de temperatura. En aquests entorns, la il·luminació transcendeix la funció bàsica de proporcionar simplement il·luminació; serveix com a salvavida per a la seguretat operativa i actua com un factor clau que influeix en el cost total de propietat (TCO) de l'empresa.

Lighting Design for Mining Sites

La il·luminació minera deficient o mal dissenyada no només condueix a fallades freqüents de l'equip i costos de manteniment exorbitants, sinó que també augmenta significativament el risc d'accidents importants de seguretat i punts cecs operatius. Aquest article ofereix una-anàlisi en profunditat dels elements bàsics del disseny d'il·luminació minera de grau-industrial, estratègies de selecció per a diverses zones operatives i mètodes per aconseguir reducció de costos i millores d'eficiència mitjançant un disseny científicament sòlid.

Per aconseguir una il·luminació estable i a llarg termini-en entorns extrems, els processos de selecció i disseny han de controlar amb rigor els quatre indicadors clau següents:

A les zones que contenen gris, pols de carbó o gasos inflamables (com el metà), és obligatori seleccionaraparells d'il·luminacióque compleixin estrictament els estàndards nacionals a prova d'explosió{0}.

Antideflagrant (Ex d): El recinte està dissenyat per suportar la pressió d'explosió d'una mescla interna de gas explosiu i evitar la propagació de l'explosió a l'exterior.
Augment de la seguretat (Ex e): L'equip no produeix espurnes ni arcs en condicions normals de funcionament i incorpora mesures addicionals per millorar la seguretat.
Principis de selecció: l'equip s'ha d'ajustar estrictament a la certificació adequada a prova d'explosió-basada en la classificació de zones perilloses del lloc miner (Zona 1/Zona 2 o Zona 21/Zona 22).

Les zones mineres es caracteritzen per pols pesada, alta humitat i vibracions intenses provocades pel funcionament de maquinària pesada.

Protecció d'entrada (classificació IP): les lluminàries a les zones crítiques han de complir els estàndards IP66/IP67 o fins i tot IP68 per garantir la protecció contra la pols i l'aigua.
Disseny resistent a les vibracions-: utilitzeu accessoris amb carcasses d'aliatge d'alumini-d'alta resistència i lents de vidre temperat, equipades amb juntes de goma que amortiguen les vibracions-i suports de muntatge flexibles.

A les mines-a cel obert i al llarg de les carreteres de transport, els projectors d'alta-potència-muntats poden crear fàcilment punts cecs induïts per l'enlluernament-per als conductors de camions de transport; Mentrestant, als espais estrets i allargats de les mines subterrànies, la distribució desigual de la llum pot provocar fatiga visual.

S'utilitzen lents de distribució de llum asimètrica o polaritzant especialitzada per controlar la classificació de l'enlluernament unificat (UGR).
Un índex de reproducció del color (CRI superior o igual a 70/80) i una temperatura de color (4000K–5000K llum blanca natural) ajuden a millorar la visibilitat i el reconeixement d'objectes durant les operacions.

La substitució de llums a les zones mineres comporta uns costos extremadament elevats-sobretot per a llums de pal-altes-a cel obert (de desenes de metres d'alçada) o unitats situades en zones subterrànies perilloses. Gràcies a una estructura avançada de dissipació de calor de bresca i als controladors LED de grau industrial-, aquests accessoris aconsegueixen una vida útil de 50.000 a 100.000 hores, reduint significativament els costos d'inspecció i substitució a llarg termini-.

Els diferents escenaris de zones mineres tenen requisits molt diferents pel que fa a la il·luminació, la protecció contra explosions i el disseny estructural, la qual cosa requereix un enfocament "específic de la zona-":

TreballarArea	clauPainPpomades iNeeds	Disseny recomanat i selecció d'il·luminació
SubterraniMiningFas iRoadway	Espai estret i llarg, gas inflamable, alta humitat i propens a col·lisions	Tira de llums LED a prova d'explosió- Formant una banda de llum contínua i sense ombres Cal una font d'alimentació d'emergència (amb piles-incorporades).

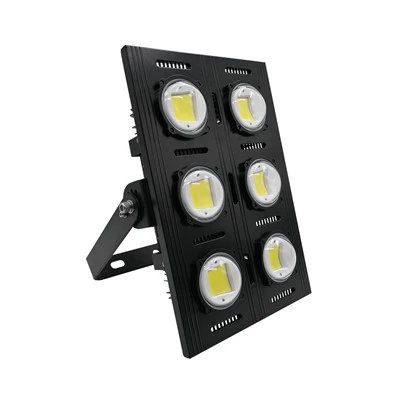

-Forat obertMines iTtransportarRoads	Llarg abast, gran punt cec, -resistència al vent a gran altitud i enlluernament per als conductors de camions	Altmastssistemes Projectors LED polaritzats{0}d'alta potència (400W-1000W) Controleu estrictament l'angle de projecció per eliminar els punts cecs dels conductors.
mineralDressentintPlant iCprecipitant-seWorkshop	Vibracions severes, nivells de pols extremadament elevats i ambients altament corrosius	Resistent{0}}xocseprova d'explosió{0}pllums finals Suport amortidor-carregat amb molla La carcassa exterior té un recobriment anticorrosió-i la lent és fàcil de netejar.
EmmagatzematgeYard iGrodóOofici iLvivintArea	Àmplia àrea de cobertura, centrada en l'eficiència energètica i el confort	LED industrialfreflectors Combinat amb l'atenuació-detecció de llum, pot alleujar la fatiga visual després de la feina.

El disseny científic d'il·luminació per a zones mineres no és en cap cas una qüestió de "llums penjants basats en la intuïció"; més aviat, implica un procés de càlcul d'enginyeria precís.

Els dissenys han de complir estrictament els estàndards nacionals (com ara *GB 50034: Estàndard per al disseny d'il·luminació d'edificis* i les normes de seguretat per a les mines de carbó):

Principals carreteres de transport/tallers de trituració: il·luminació mitjana recomanada de 50 a 100 lux.
Àrees/carreteres mineres a cel obert-: il·luminació mitjana recomanada de 15 a 30 lux; augmentar a 50 Lux a les interseccions clau.
Sales de control de processament de minerals/àrees d'operació de precisió: ha d'aconseguir 200-300 Lux.

Abans de l'adquisició i la construcció, s'utilitza el programari de simulació òptica DIALux per construir un model 3D del lloc miner. Simulant la col·locació de la lluminària, els angles del feix i els patrons d'ombra, és possible determinar amb precisió:

Si la uniformitat de la il·luminació compleix els estàndards requerits.
El nombre òptim de lluminàries i els seus angles d'instal·lació-evitant així un malbaratament sobre-instal·lació o perills per a la seguretat causats per una-instal·lació insuficient.

P1: Com s'ha de seleccionar una il·luminació a prova d'explosió-adequada per a entorns-d'alta vibració, com ara tallers de trituració?

R: Eviteu accessoris estàndard amb muntatges rígids. En comptes d'això, seleccioneu accessoris de grau-industrial que hagin superat les proves nacionals de vibració. Les característiques clau que cal cercar inclouen suports de muntatge equipats amb coixinets de goma que amortiguen les vibracions-o cargols de bloqueig dobles, i controladors interns que s'han encapsulat (encapsulació de resina) per evitar que els terminals del cablejat s'afluixin o que els components electrònics es desprenguin a causa de la vibració.

P2: Quins són els avantatges d'actualitzar de les làmpades tradicionals de sodi o d'halogenurs metàl·lics d'alta-alta pressió-a la il·luminació LED per a aplicacions mineres?

R: Els beneficis generals són substancials. Els aparells LED solen oferir un estalvi directe de costos d'electricitat del 50% al 70%. A més, com que els LED tenen una vida útil més de cinc vegades superior a les de les fonts de llum tradicionals, els costos laborals de manteniment per a ubicacions subterrànies o d'alt-altitud es poden reduir en un 80%, permetent que la inversió inicial es recuperi en un termini de 12 a 18 mesos.

P3: Com s'han de combinar les torres d'il·luminació mòbils i els llums de pal-alts fixos en una àrea minera-a cel obert?

R: Els llums de pal -alts fixos són adequats per a carreteres de transport principals relativament estables i per a emmagatzematges permanents. Tanmateix, per a les cares mineres que canvien a mesura que avança l'extracció, es recomana utilitzar torres d'il·luminació mòbils a prova d'explosió-dièsel o d'energia solar-; aquests es poden traslladar de manera flexible al costat de la zona de treball, assegurant que "allà on van els vehicles, la llum segueix".

El disseny d'il·luminació per a zones mineres és un esforç d'enginyeria de sistemes que integra òptica, seguretat a prova d'explosió{0}, mecànica estructural i control intel·ligent. La selecció de la solució d'il·luminació adequada no només il·lumina un camí segur per als miners de primera línia, sinó que també representa un pas crucial per a les empreses per reduir costos, millorar l'eficiència i construir mines verdes i intel·ligents.
